alta tensión de CC nemesis en sistemas fotovoltaicos

En los sistemas fotovoltaicos, los módulos fotovoltaicos son dispositivos que convierten la energía solar en corriente continua (CC). Por lo general, se conectan en serie para formar cadenas fotovoltaicas y, luego, la corriente continua (CC) se convierte en corriente alterna (CA) a través de un inversor. Los módulos fotovoltaicos conectados en serie a menudo forman un alto voltaje de CC en el rango de cientos a miles de voltios.

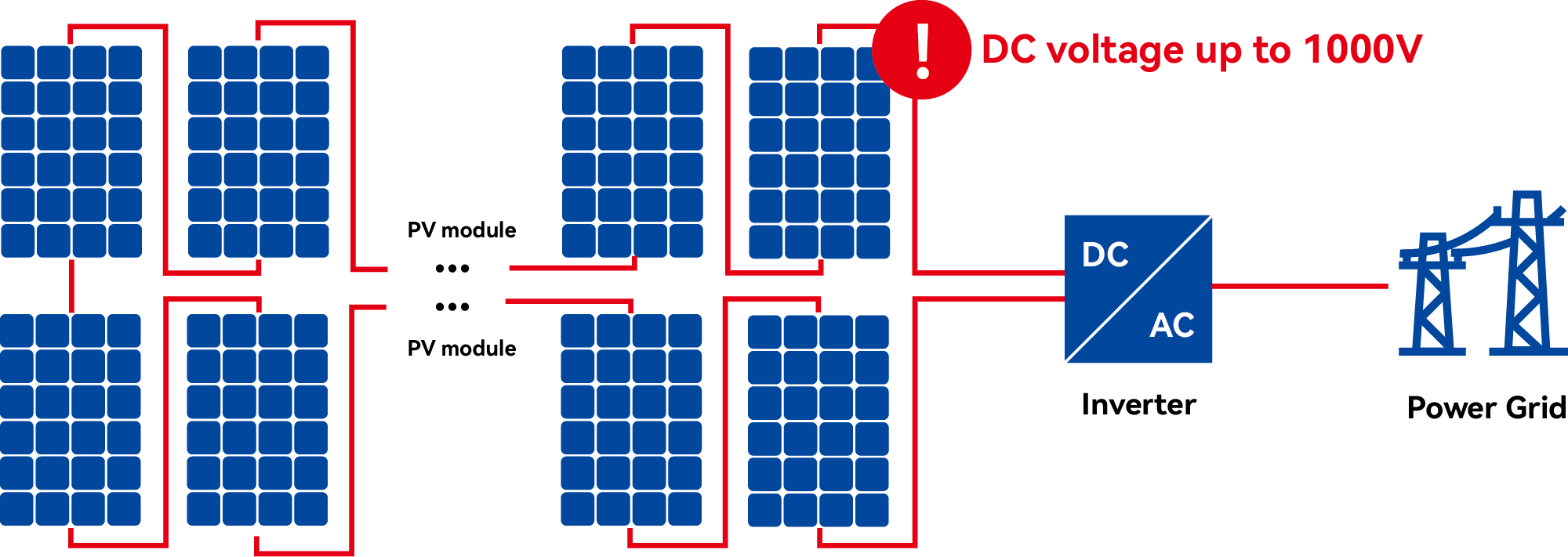

tensión en CC hasta 1000v de red eléctrica de inversores

En un sistema fotovoltaico tradicional, solo podemos desconectar el sistema fotovoltaico a nivel de sistema o cadena a través de un inversor o disyuntor. Sin embargo, debido a las características de funcionamiento de los módulos fotovoltaicos, después de la desconexión, siempre que los módulos sigan recibiendo luz solar, el alto voltaje de CC seguirápermanecióDentro de las cadenas. En los escenarios de PV distribuidos, los sistemas fotovoltaicos suelen estar integrados con los edificios o ubicados cerca de las áreas de actividades diarias de las personas. En este escenario, los requisitos de seguridad contra incendios de los sistemas fotovoltaicos sin duda serán más importantes. Ya sea que se produzca un incendio en el interior del edificio o que el sistema fotovoltaico se incendie debido a algún problema de falla, un sistema fotovoltaico que no pueda realizar un corte de seguridad de bajo voltaje amenazará seriamente la lucha contra incendios, los primeros auxilios y otras operaciones. El problema de seguridad del personal conducirá a pérdidas más graves.

La implementación del apagado rápido a nivel de módulo (RSD) en sistemas fotovoltaicos es la forma más directa y eficaz de resolver los problemas anteriores. El equipo RSD puede desconectar rápidamente cada módulo fotovoltaico individual en el sistema en caso de una situación de emergencia, eliminando así el alto voltaje de CC en el sistema, mejorando así la seguridad del sistema y garantizando la seguridad del personal, la propiedad y brindando una mejor protección contra incendios.

< y solución de apagado rápido a nivel de módulo solar >

El Código Eléctrico Nacional de los EE. UU. (NEC) es una de las regulaciones eléctricas más detalladas con respecto a los sistemas fotovoltaicos. Se implementa en los Estados Unidos y muchos otros países. También es la primera regulación que incluye el apagado rápido de los sistemas fotovoltaicos. Establece la distancia al sistema fotovoltaico de 30 cm como límite del conjunto. El sistema fotovoltaico debe tener la capacidad de reducir el voltaje dentro del límite del conjunto a 80 V CC, y el voltaje fuera del límite del conjunto a menos de 30 V CC, en 30 segundos, lo que significa que el sistema fotovoltaico debe desconectarse a nivel del módulo. Desde el Capítulo 690.12 del NEC 2014, que fue la primera regulación que propuso requisitos para el apagado rápido del sistema fotovoltaico, hasta la versión NEC 2017 y 2020 que actualizó este requisito de apagado rápido que se volvió obligatorio y más completo, ha hecho que el apagado rápido a nivel del módulo fotovoltaico se convierta en una clave para garantizar la seguridad de la energía fotovoltaica distribuida. En la actualidad, cada vez más países y regiones han incorporado requisitos similares en sus regulaciones o estándares.

    Tras la promoción de estándares de apagado rápido a nivel de módulo fotovoltaico a nivel mundial, la Administración Nacional de Energía de China propuso el "Aviso sobre el fortalecimiento de la seguridad de la generación de energía fotovoltaica distribuida (borrador para comentarios)" en noviembre de 2021, que claramente requiere que los módulos fotovoltaicos tengan una función de protección de apagado de seguridad. Además, Beijing, Guangdong Dongguan, Guangdong Shenzhen, Zhejiang Haining y otros lugares también han emitido sus propios estándares locales o medidas de gestión, enfatizando conjuntamente que los proyectos fotovoltaicos deben tener capacidades de apagado rápido a nivel de módulo para garantizar la seguridad del personal y la propiedad. Esta tendencia muestra claramente que el apagado rápido a nivel de módulo fotovoltaico se está convirtiendo gradualmente en un estándar global para garantizar la seguridad de la energía fotovoltaica distribuida.

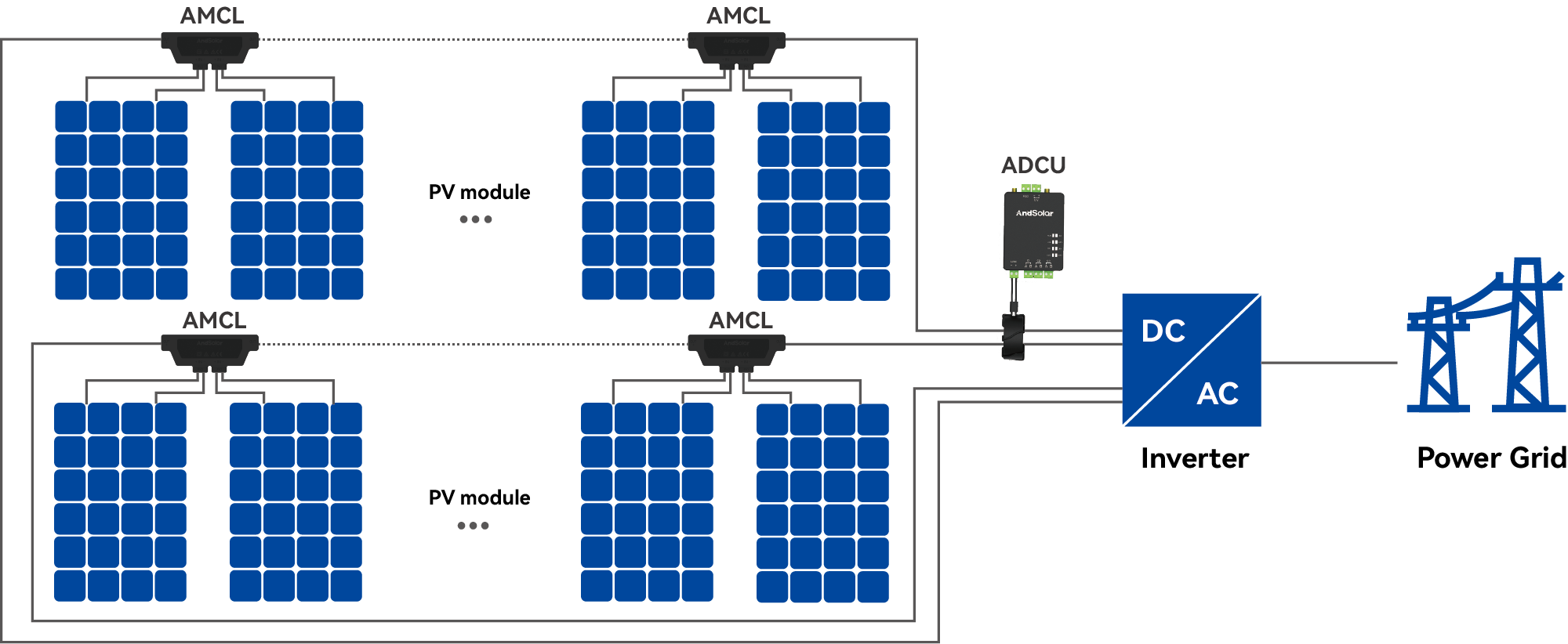

y dispositivo de apagado rápido inteligente a nivel de módulo solar

- ¿ Qué?Serie de las amclde apagado rápido inteligenteProductoslanzado por AndSolar Technology Co., Ltd. (en adelante, AndSolar) no solo permitiría que los sistemas fotovoltaicos tengan capacidades básicas de apagado rápido para cumplir con los requisitos de las regulaciones NEC, sino que también proporcionaríaApagado automático local, remoto y activado por fallacapacidades y otros métodos de apagado, para garantizar la máxima seguridad del sistema. Además, los productos de la serie AMCL también pueden realizarPosicionamiento y monitoreo a nivel de módulo, para realizar la digitalización y las centrales fotovoltaicas inteligentes, para reducir los costos de operación y mantenimiento y para realizar diversas aplicaciones inteligentes.

Como empresa que tiene como objetivo seguir mejorando la seguridad de los sistemas fotovoltaicos, AndSolar siempre ha diseñado productos con los estándares de seguridad y confiabilidad más estrictos. La serie AMCL RSD ha pasado las certificaciones UL1741, UL3741, IEC 62109-1, IEC 61000-6-1/-2/-3/-4 y otras relacionadas. Este artículo también compartirá contigo el significado de estas certificaciones.

El artículo 1741

UL 1741 es el estándar de seguridad y seguridad eléctrica más alto en América del Norte para equipos de generación de energía fotovoltaica, incluidos inversores, convertidores de energía, controladores y equipos de conexión. Al mismo tiempo, este estándar también se centra en los requisitos relevantes para la definición de apagado rápido en las regulaciones NEC. Para garantizar la confiabilidad del producto, AndSolar confió en la agencia de certificación y pruebas de terceros autorizada CSA para inspeccionar el diseño de hardware, diseño de software, seguridad funcional y confiabilidad del producto de la serie AMCL de productos RSD inteligentes de acuerdo con el estándar UL1741 en varias condiciones extremas y duras. Se ha probado en muchos aspectos y ha pasado con éxito la evaluación integral del estándar, y ha obtenido la certificación de este estándar, que representa los requisitos más altos para RSD. También demuestra que los productos de la serie AMCL cumplen con los requisitos reglamentarios de NEC 2017 y 2020.

El artículo 6 se modifica como sigue:

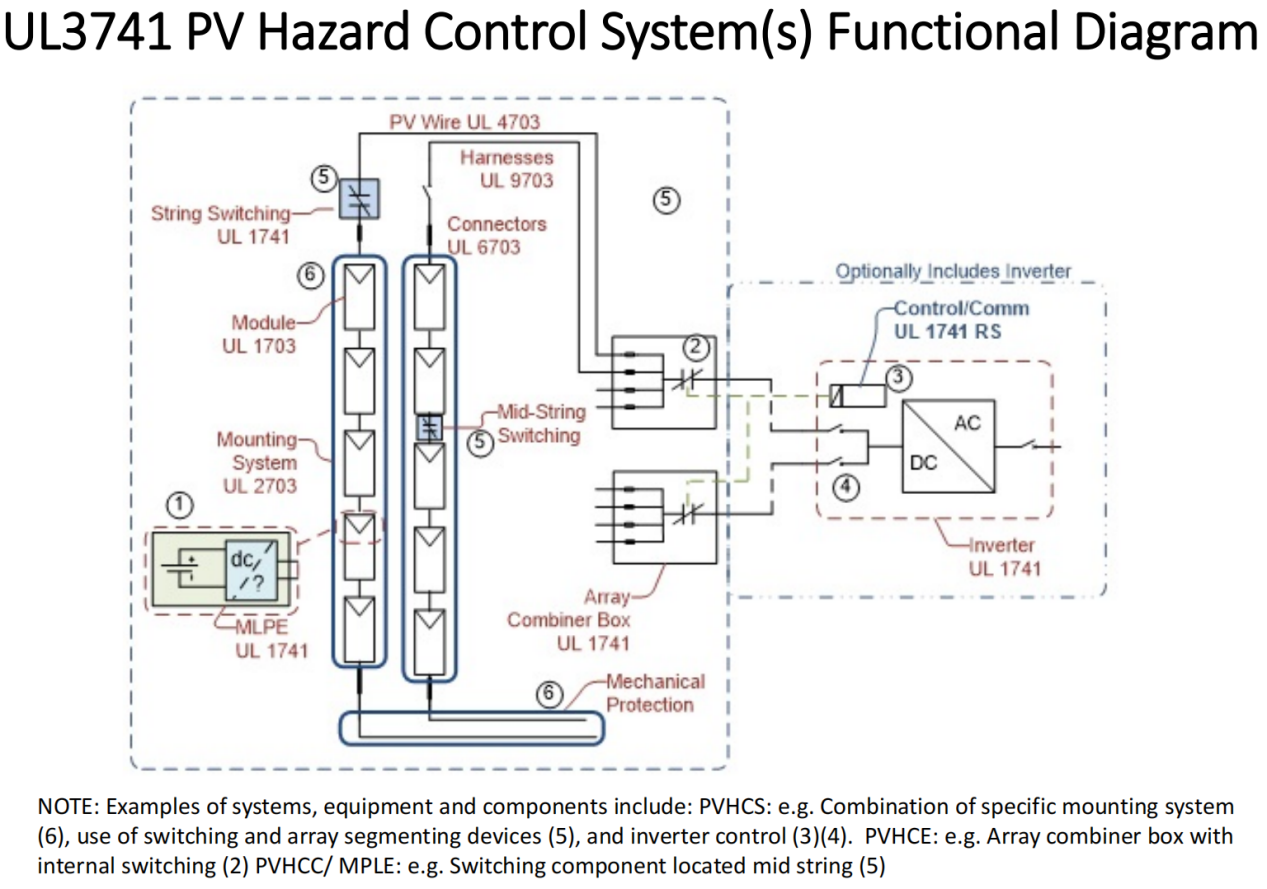

    Norma de seguridad: Control de riesgos fotovoltaicos, emitida en diciembre de 2020, esta norma propone el concepto de "sistema de control de riesgos fotovoltaicos". Los bomberos pueden estar expuestos a riesgos eléctricos debido a daños en los equipos fotovoltaicos cuando operan en edificios relacionados con la energía fotovoltaica, y dado que el sistema relacionado con la energía fotovoltaica puede constar de una serie de equipos de diferentes fabricantes. La norma UL3741 producirá una lista de equipos de control de riesgos fotovoltaicos (PVHCE) para la evaluación del sistema fotovoltaico. Las características de estos equipos y la integridad operativa del mantenimiento de las funciones de control de riesgos se utilizarán como elementos de evaluación. Para obtener la certificación UL 3741, AndSolar agregó productos de la serie AMCL a todo el sistema fotovoltaico y pasó una serie de pruebas o evaluaciones, lo que aseguró aún más que los productos Heguang Tongyao pueden garantizar la seguridad de todo el sistema fotovoltaico.

El artículo 62, apartado 1, del Reglamento (CE) n°

seguridad de los convertidores de energía para su uso en sistemas de energía fotovoltaica

    Parte 1: Requisitos generales, Seguridad de los equipos de conversión de energía en sistemas de energía fotovoltaica - Parte 1 - Requisitos generales, como requisito de acceso para dispositivos electrónicos de energía fotovoltaica, estipula los requisitos de seguridad correspondientes, que incluyen: seguridad eléctrica, seguridad mecánica, seguridad térmica, prevención de incendios y otras partes, entre las cuales la seguridad eléctrica se centra principalmente en medidas de seguridad como aislamiento, puesta a tierra y protección contra descargas eléctricas de equipos eléctricos para evitar la ocurrencia de descargas eléctricas y otros accidentes eléctricos, mientras que la seguridad mecánica estipula el mecanismo mecánico, partes operativas, etc. de equipos eléctricos. Requisitos de seguridad para garantizar que el equipo no cause daños al personal en diversas circunstancias. El dispositivo de apagado rápido a nivel de módulo AndSolar AMCL pasó con éxito el estándar, lo que puede garantizar eficazmente la seguridad del consumo de electricidad de los usuarios en operaciones reales.

El número de personas que han sido objeto de una investigación en el ámbito de la seguridad social es el siguiente:

    IEC 61000-6 es un estándar de compatibilidad electromagnética (EMC). Los equipos electrónicos y eléctricos producirán campos electromagnéticos cuando estén en funcionamiento, lo que probablemente se afecte entre sí. El estándar IEC 61000-6 incluye una serie de pruebas y requisitos de EMC, que están diseñados para garantizar que los equipos eléctricos y electrónicos puedan funcionar normalmente en una variedad de entornos diferentes sin interferir entre sí y sin ser controlados. Este estándar es ampliamente aplicable a varios equipos y varios entornos. Contiene cuatro partes, que incluyen (1) Compatibilidad electromagnética, estándar general - Inmunidad para entornos residenciales, comerciales e industriales ligeros, (2): Compatibilidad electromagnética, estándar general - Inmunidad para entornos industriales, (2): Compatibilidad electromagnética, estándar general - Inmunidad para entornos industriales, (2) 3): Compatibilidad electromagnética, estándares de emisión para entornos residenciales, comerciales e industriales ligeros, (4) Compatibilidad electromagnética, estándares de emisión para entornos industriales. El dispositivo de apagado rápido a nivel de módulo AndSolar AMCL ha aprobado con éxito el estándar y puede cumplir eficazmente con los requisitos EMC anteriores.
